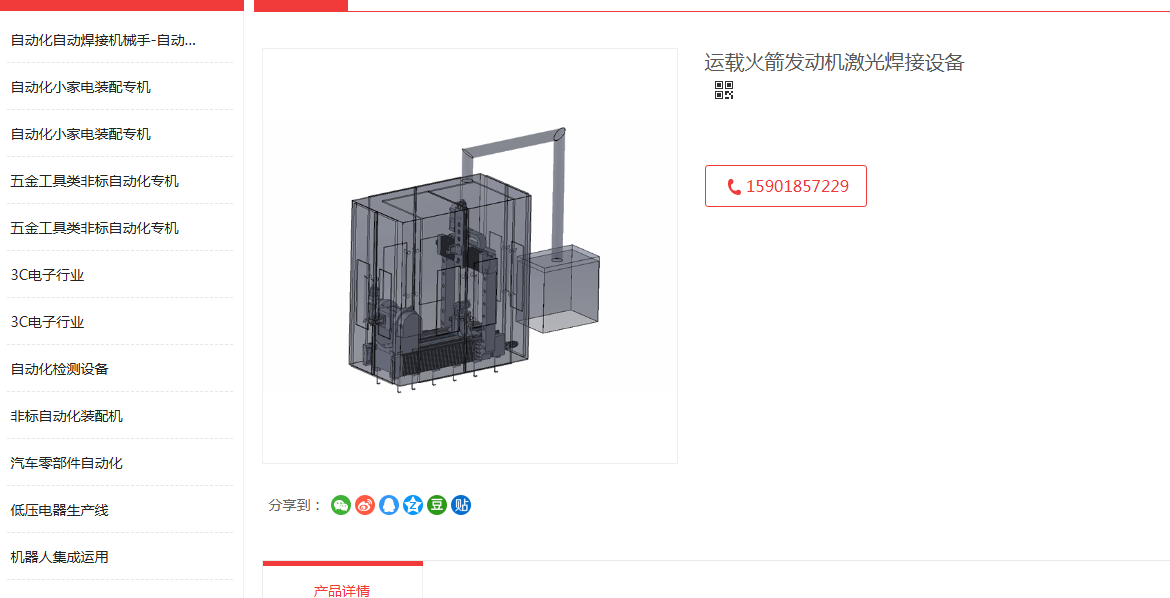

運載火箭發動機激光焊接設備

Laser welding equipment for carrier rocket engines

The laser welding equipment for carrier rocket engines is a key technical equipment in the field of aerospace manufacturing. It achieves precise welding of engine components through high-precision and high-energy laser beams, which plays an important role in improving rocket reliability, reducing weight, and optimizing performance. The following is a detailed analysis of the equipment: Process involved: flipping mechanism, rotating mechanism, laser welding 1. Core features: high precision and low deformation. Laser welding adopts non-contact processing, with a very small heat affected zone (usually<1mm), which can avoid material deformation caused by traditional welding (such as TIG welding, electron beam welding), especially suitable for thin-walled structures (such as engine combustion chambers

運載火箭發動機激光焊接設備是航天制造領域的關鍵技術裝備，其通過高精度、高能量的激光束實現發動機部件的精密焊接，對提升火箭可靠性、減輕重量及優化性能具有重要作用。以下是關于該設備的詳細解析：

涉及工藝

:翻轉機構、旋轉機構、激光焊接

一、核心特點

1. 高精度與低變形

   • 激光焊接采用非接觸式加工，熱影響區極小（通常<1mm），可避免傳統焊接（如TIG焊、電子束焊）導致的材料變形，尤其適合薄壁結構（如發動機燃燒室、噴管）的加工。

   • 焊接縫寬可控制在0.1-0.5mm，精度達微米級，滿足火箭發動機對密封性和結構強度的嚴苛要求。




2. 深熔焊能力

   • 激光功率密度高（可達10?-10? W/cm2），可實現單道焊接深度達數十毫米，適用于厚壁部件（如發動機殼體）的一次成型，減少多層焊接的復雜性和缺陷風險。




3. 材料適應性廣

   • 可焊接高溫合金（如Inconel 718、Rene 41）、鈦合金、鋁合金等航天常用材料，甚至能實現異種材料（如鈦-鋼、鋁-銅）的連接，滿足發動機多材料設計需求。




4. 自動化與柔性化

   • 結合機器人或數控系統，可實現復雜曲面（如噴管收斂段、擴張段）的自動化焊接，縮短生產周期。

   • 通過調整激光參數（功率、脈寬、頻率）和光束形狀（如環形光斑），可優化不同材料的焊接工藝。




二、關鍵技術

1. 激光源技術

   • 光纖激光器：主流選擇，具有光束質量好、效率高（>30%）、壽命長（>10萬小時）等優點，功率范圍從幾百瓦到數十千瓦。

   • 碟片激光器：適用于高功率場景，光束質量接近衍射極限，但成本較高。




2. 光束傳輸與聚焦系統

   • 采用反射鏡或光纖傳輸激光，結合動態聚焦技術（如變焦鏡頭、振鏡掃描），實現復雜軌跡的精確控制。

   • 保護氣系統（如氬氣、氦氣）可防止焊接過程中材料氧化，提升焊縫質量。




3. 過程監控與閉環控制

   • 集成高速攝像頭、紅外測溫儀或光譜分析儀，實時監測熔池形態、等離子體信號，通過反饋調整激光參數，確保焊接穩定性。

   • 例如，德國TRUMPF的TruFlow系列激光器配備智能監控系統，可自動補償材料表面波動。




4. 仿真與工藝優化

   • 通過有限元分析（FEA）模擬焊接溫度場、應力場，優化激光路徑和參數，減少試錯成本。

   • 例如，NASA曾利用仿真技術優化SLS火箭發動機噴管的激光焊接工藝，將缺陷率降低40%。




三、典型應用案例

1. SpaceX的Merlin發動機

   • 采用激光焊接技術制造燃燒室和噴管，實現輕量化設計（相比傳統鉚接減重30%），同時提升耐高溫性能（工作溫度>3300℃）。




2. 中國長征系列發動機

   • 例如YF-77氫氧發動機的噴管延伸段，通過激光焊接替代電子束焊，解決了真空環境下的工藝限制，提高了生產效率。




3. 歐洲Ariane 6發動機

   • 采用激光焊接技術制造再生冷卻通道，通過優化光束形狀實現均勻焊縫，提升了發動機推力室壽命。




四、發展趨勢

1. 超快激光焊接

   • 皮秒/飛秒激光可實現“冷加工”，減少熱損傷，適用于微小結構（如發動機傳感器）的焊接。




2. 增材制造-激光焊接復合工藝

   • 結合3D打印技術，先通過激光選區熔化（SLM）制造近凈成形部件，再通過激光焊接完成最終連接，縮短研發周期。




3. 智能化與數字化

   • 集成AI算法，實現焊接缺陷的實時識別與自適應補償，推動“黑燈工廠”建設。




五、挑戰與對策

• 挑戰：高反射材料（如鋁、銅）的激光吸收率低，易產生飛濺；復雜結構焊接時易出現氣孔、裂紋等缺陷。

• 對策：采用表面預處理（如噴砂、涂層）提高吸收率；優化保護氣流量和焊接速度；開發多光束復合焊接技術（如激光-電弧復合焊）。

運載火箭發動機激光焊接設備是航天工業現代化的標志性技術，其持續創新將推動火箭性能突破和成本下降，為深空探測和商業航天發展提供關鍵支撐。
